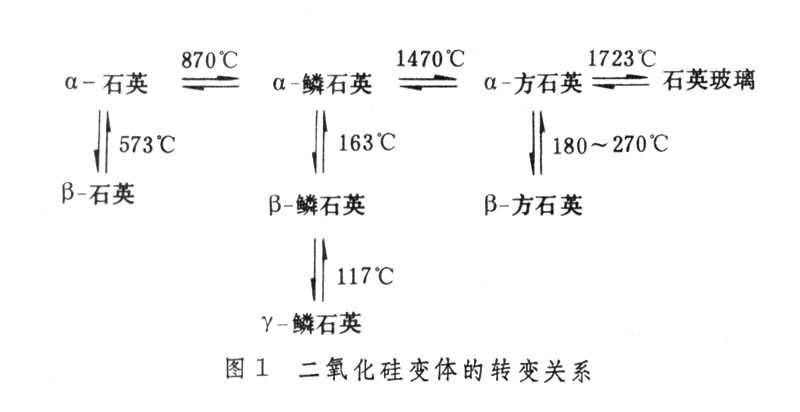

石英类质料在加热历程中会爆发重大的多晶转变，，，，同时陪同体积转变，，，，这是使用石英类质料时必需注重的一个主要性子。。。。其晶型间相互转变温度和体积转变情形见下图：

石英的晶型转化纪律可用于指导硅砖、陶瓷和玻璃制品的生产及使用。。。。重修性转变即α-石英、α-鳞石英、α-方石英间的转变，，，，只管体积转变大，，，，但由于转化速率慢，，，，对制品稳固性影响不大。。。。

位移性转变即上图中纵向系列间的转变，，，，好比α-鳞石英、β-鳞石英和γ-鳞石英之间的转变，，，，由于其转变速率快，，，，较小的体积转变就可能由于不匀称应力而引起制品开裂，，，，影响产品质量。。。。因此，，，，硅砖生产中加入矿化剂的目的就是为了提高产品中鳞石英含量，，，，镌汰方石英天生量，，，，以镌汰位移性转变所引起的体积转变。。。。

掌握石英的晶型转化纪律关于指导生产具有主要的现实意义。。。。一方面，，，，在使用石英类制品时，，，，可以通过控制升温顺冷却速率，，，，来阻止体积效应引起的开裂
；；另一方面，，，，使用其热膨胀效应，，，，好比将石英质料在1000℃举行预烧，，，，又有利于石英类质料的破碎。。。。

石英类质料是无机非金属质料工业的主要质料之一，，，，其中应用领域里的玻璃行业，，，，提供玻璃生产必需的SiO?因素，，，，并且SiO?含量≥98%。。。。
