石英纤维所用的质料是高纯二氧化硅或自然石英晶体，，，其熔点很高（可达1700多℃）。。。
。因此，，，石英纤维制备要领具有特殊性，，，现在主要包括直接熔融拉丝法和棒拉丝法两种要领，，，这里以棒拉丝法为例，，，简要先容其制备工艺流程和实验装备。。。
。

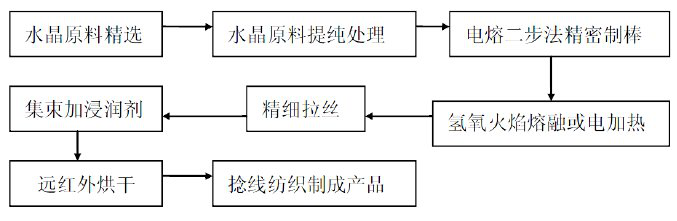

石英纤维的棒拉丝法制备工艺流程

首先将质料水晶或纯净的二氧化硅粉料放入真空加压电阻炉内，，，熔融后拉制成细棒（直径2mm左右），，，拉丝时，，，首先在石英纤维上涂上一层浸润剂，，，此后放置于电热或氢氧火焰情形中举行拉丝操作，，，由此可以获得单丝直径约8μm的原丝，，，*后，，，将纤维原丝举行合股加捻，，，从而获得纤维纱或纤维织物。。。
。

其中，，，拉丝的详细历程可简述如下：液态的高温石英由石英棒底端滴出，，，拉丝机则坚持恒定的转动速率，，，从而将纤维牵伸和固化，，，形成一连纤维。。。
。石英棒下部形成被称为“丝根”的新月形细丝。。。
。需要指出的是，，，纤维单丝在被拉出之后的历程中温度会有大幅的下降，，，该效应对产品性能会爆发一些影响。。。
。

棒拉丝法（气体加热）石英纤维生产装备示意图
1-送棒机；；；；；2-气体加热燃烧装置；；；；；3-拉丝机；；；；；4-石英棒

由拉丝机拉出的那些纤维具有较高的强度，，，但其抗侵蚀性差，，，一旦袒露于空气中，，，在很短的时间内即可能被侵蚀，，，因而给其网络带来了难题。。。
。正是由于这个原因，，，在现实工艺中需要在纤维拉丝历程中给纤维外貌涂抹浸润剂，，，以起到抑制纤维断丝、飞丝的作用，，，进而有助于确保拉丝作业正常举行。。。
。

石英纤维的浸润剂一般可分为两大类，，，即用于制备纺织纱的淀粉型浸润剂和制备增强型制品的增强型浸润剂。。。
。浸润剂通常为水乳液，，，含水量在80%以上。。。
。需要说明的是，，，石英纤维原丝丝饼含水量可达10%左右，，，这些水分在工艺中往往是通过时长约为8~12h的远红外烘干往复除，，，以阻止其对制备工艺带来一些不良的影响。。。
。
