石英纤维SiO2含量很是高，，，，，加热到1649℃也不会融化和蒸发。。。当温度一连或恒久凌驾982℃时，，，，，由于方石英晶体的析出，，，，，纤维变硬*后发脆，，，，，但其物理形态或隔热性能稳固。。。石英玻璃纤维还具有优良的抗热攻击性能，，，，，如将它加热到1093℃后迅速投入水中极冷，，，，，其物理形态不会爆发任何转变。。。

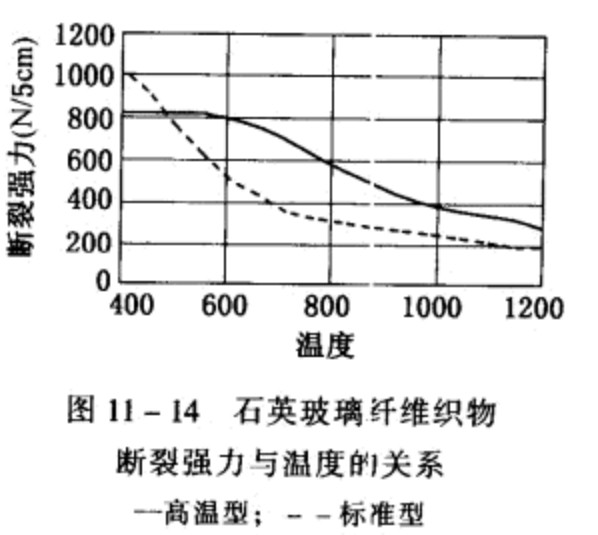

  石英玻璃纤维织物在差别温度下曝露一个月后，，，，，测得其断裂强力与温度的关系，，，，，如图所示。。。

  由图可见，，，，，其高温强度保存率在950℃时约为50%，，，，，在1200℃时，，，，，约为36%，，，，，是其他玻璃纤维所不可相比的。。。不过关于标准石英玻璃纤维织物则要差些。。。

  石英玻璃纤维及其织物在1000℃下，，，，，历时1000h后，，，，，测得其缩短率低于1.5%。。。因此，，，，，在现实使用中，，，，，可视其为无缩短，，，，，并且热曝露后还具有较好的柔软性。。。

  石英玻璃纤维和其他玻璃纤维、硅酸铝纤维一样，，，，，热膨胀泛起出各向同性的特点。。。但它的热膨胀系数*小，，，，，仅0.54X10-6/K，，，，，D纤维、E纤维、R/S纤维划分为3X10^-6/K、5X10^-6/K和4X10^-6/k。。。
